Jeven JPT-kondenskåpa är avsedd för att effektivt leda bort fuktig luft och värme ovanför kokgrytor och diskmaskiner i storkök.
JPT-kondensavskiljaren är särskilt utvecklad för att hantera stora mängder vattenånga. Kåpan finns i flera varianter: som tilluftskåpa (JSI JPT) och frånluftskåpa (JLI JPT), samt för diskrum som tilluftskåpa (JSDI JPT) och frånluftskåpa (JDI JPT).
Som standard levereras kåpan med en infälld LED belysning som är förberedd för DALI styrning.
Belysningsarmaturen levereras med en kabel som ska anslutas till en kopplingsdosa.
IP 65 infälld LED-belysning
4000 K, RA 90
Levereras med 3 meter, 5-ledad kabel
| Anslutning Ø | Flöde | Tryckfall | |
|---|---|---|---|
| mm | l/s | m3/h | Pa |
| 315 | 150-250 | 540-900 | 20-60 |
JPT kondensavskiljare
Spjället är injusterat från fabrik för aktuellt
flöde med tryckfall på 25-35 Pa.
| Kåpans höjd | Tilluftsdonets bredd, B | |
|---|---|---|
| mm | 200 mm | 500 mm |
| 330 | - | 50-90 l/s |
| 540 | 40-70 l/s | 100-150 l/s |
Anslutning ø200 mm
Spridare 500 mm bred. Kåpans höjd 330 mm.
Anslutning ø250 mm
Spridare 500 mm bred. Kåpans höjd 540 mm.
| Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Kok | 6 | 8 | 4 | -5 | -10 | -18 |
| tol. | ±3 | ±3 | ±2 | ±2 | ±3 | ±4 |
Anslutning ø160 mm
Spridare 200 mm bred. Kåpans höjd 330 mm.
Anslutning ø200 mm
Spridare 200 mm bred. Kåpans höjd 540 mm.
| Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Kok | -2 | 1 | 2 | 1 | -7 | -16 |
| tol. | ±3 | ±3 | ±2 | ±2 | ±3 | ±4 |
Tilluftsdon, öppet spjäll.
| Ljuddämpning, dB | |||||||
|---|---|---|---|---|---|---|---|
| Kåpans höjd | Anslutning | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz |
| 330 mm | ø200 | 17 | 10 | 10 | 11 | 18 | 24 |
| 540 mm | ø160 | 24 | 8 | 5 | 12 | 17 | 24 |
| 540 mm | ø250 | 16 | 9 | 7 | 11 | 16 | 23 |
Tilluftens spridningsbild och flöde kan enkelt justeras, vilket möjliggör en dragfri tillförsel av friskluft. Eftersom
tilluftsspridare kan placeras på kåpans alla sidor kan man tillföra luft till alla delar av köket. Antal
tilluftsdon bestäms av det totala flödet som skall tillföras i kåpan. Tilluftsspridarna är enkla att demontera
för rengöring i diskmaskin.
Justering av horisontell spridningsbild
Genom att justera läget på vertikala styrplåtar i spridaren kan luften regleras i sidled.
Justering av vertikal spridningsbild
Genom att justera läget på horisontella styrplåtar i spridaren kan luften regleras i höjdled.
Justering av komfortdysa
I varje tilluftsspridare finns en komfortdysa som kan regleras för att ge kökspersonalen extra tilluft.
| Bredd mm | 200 | 200 | 500 | 500 |
|---|---|---|---|---|
| Höjd mm | 290 | 500 | 290 | 500 |
| K1 (m³/h) | 45,0 | 77,0 | 96,0 | 192 |
| K2 (l/s) | 12,5 | 21,4 | 26,7 | 53,3 |
| Q=Kx√Pm Pm=(Q/K)²Pa | ||||

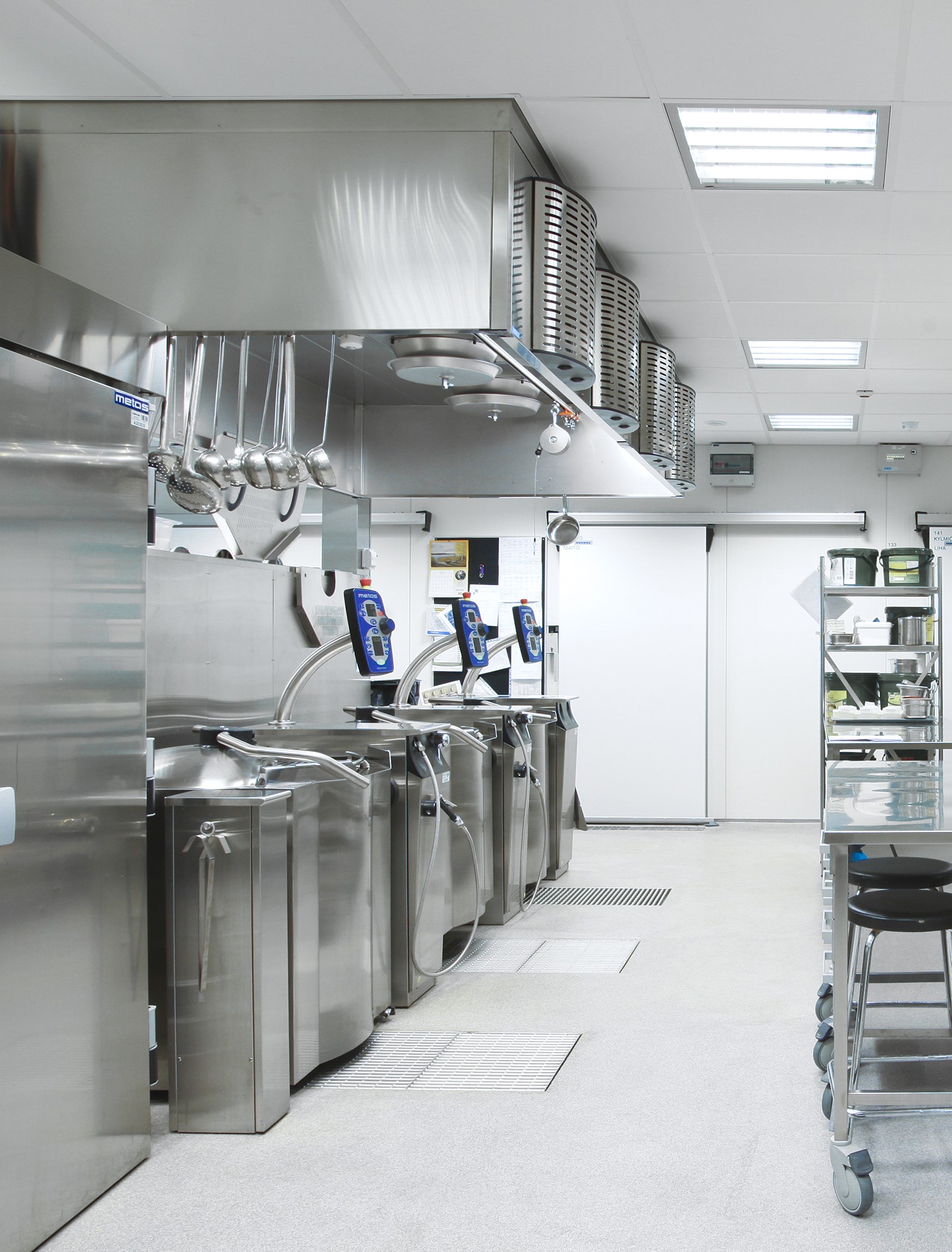

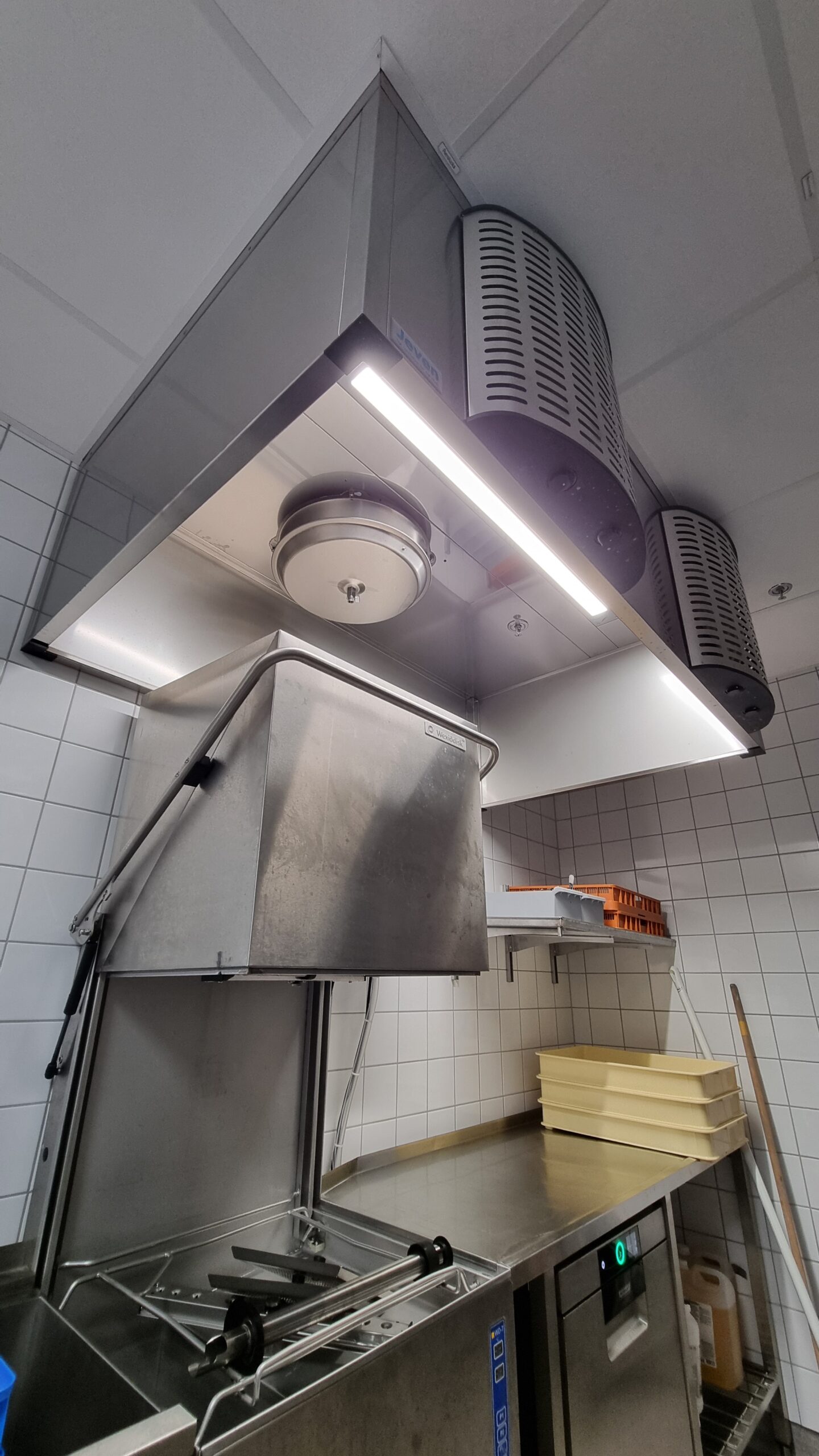

Exempel på kök med JPT Kondenskåpa.
Samtliga referenser hittar ni via länken här: Referenser
Produktblad för JPT håller på att tas fram och kommer att publiceras här inom kort. Har du några frågor under tiden? Tveka inte att kontakta oss!
JSI – R – JPT – 3000x1500x540 – 4×250 – 3×315 + 480 l/s – 550 l/s
| Bredd mm | 200 | 200 | 500 | 500 |
|---|---|---|---|---|
| Höjd mm | 290 | 500 | 290 | 500 |
| K1 (m³/h) | 45,0 | 77,0 | 96,0 | 192 |
| K2 (l/s) | 12,5 | 21,4 | 26,7 | 53,3 |
| Q=Kx√Pm Pm=(Q/K)²Pa | ||||
