Sava

Sava fungerar både som ljuddämpare och spjäll placerade i tillufts- och frånluftskanaler. Sava är en perfekt ljuddämpare som kan monteras vid en renslucka samtidigt som man kan reglera luftmängden i kanalen

Sava säljs via ventilationsgrossister i Sverige. Kontakta jeven(at)jeven.se för att hitta en distributör.

FUNKTION

Sava är ett spjäll för cirkulära kanaler. Det består
helt av en mjukelastisk skumplast med goda
ljuddämpande egenskaper.
Spjället har en regleringsvinge som placeras i hål med olika vinklar. Beroende på placering av regleringsvingens
placering påverkas tryckfallet över spjället. Det speciella materialet och spjällets form ger en låg ljudalstring även vid stora tryckfall.

Sava placeras enkelt i cirkulära kanaler. Antingen genom att trycka in spjället genom kanalens ände eller genom att placera det mitt på kanal ihop med en renslucka. Sava håller sig i rätt läge med hjälp genom friktion. Vid behov kan sava skruvas fast i rensluckan. När kanalen rengörs tar man bort Sava och dammsuger eller byter ut den. Därefter placeras den tillbaks den med regleringsvingen i samma läge som tidigare.

Sava är tillverkad i polyester som uppfyller SBI-testet: ett B-klassificerat brandmotståndstest
(B, sl, d0) i enlighet med standard EN 13823. Sava innehåller även en liten mängd skumplast som motsvarar
utsläppsklass M1.

TEKNISKA DATA

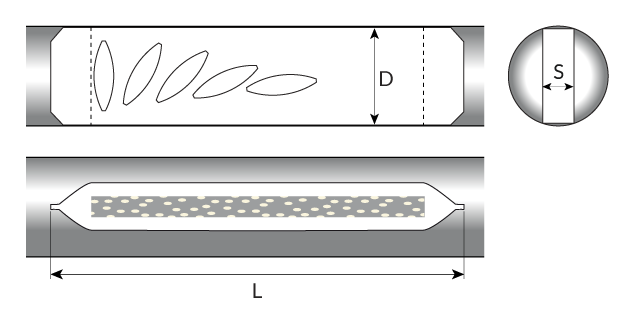

Dimensioner

Dimension D L S>

Sava 100 100 500 40

Sava 125 125 500 50

Sava 160 160 500 50

Sava 200 200 500 50

Sava 250 250 500 80

Sava 315 315 500 80

Sava 400 400 500 100

Dimension	D	L	S>
Sava 100	100	500	40
Sava 125	125	500	50
Sava 160	160	500	50
Sava 200	200	500	50
Sava 250	250	500	80
Sava 315	315	500	80
Sava 400	400	500	100

Ljuddämping

Ljuddämpning, dB uppdelat på oktavband (63-8000 Hz) ISO 7235 (utan ändreflektion)

Produkt Hz

63 125 250 500 100 2000 4000 8000

Sava 100
2x Sava 100 2
3 2
4 4
7 7
13 10
19 17
34 22
35 13
26

Sava 125
2x Sava 125 2
3 3
5 5
7 7
12 12
22 19
35 24
38 18
28

Sava 160
2x Sava 160 1
2 2
3 3
6 5
10 10
18 15
28 19
34 17
27

Sava 200
2x Sava 200 0,5
1 1
2 2
4 4
8 8
15 12
24 15
26 12
19

Sava 250
2x Sava 250 2
3 1
3 3
7 7
13 10
17 12
21 14
24 12
20

Sava 315
2x Sava 315 1
1 2
3 3
5 5
10 7
13 12
19 13
20 11
17

Sava 400
2x Sava 400 0,5
1 1
2 3
5 5
10 8
14 11
20 10
16 9
13

Produkt	Hz
	63	125	250	500	100	2000	4000	8000
Sava 100 2x Sava 100	2 3	2 4	4 7	7 13	10 19	17 34	22 35	13 26
Sava 125 2x Sava 125	2 3	3 5	5 7	7 12	12 22	19 35	24 38	18 28
Sava 160 2x Sava 160	1 2	2 3	3 6	5 10	10 18	15 28	19 34	17 27
Sava 200 2x Sava 200	0,5 1	1 2	2 4	4 8	8 15	12 24	15 26	12 19
Sava 250 2x Sava 250	2 3	1 3	3 7	7 13	10 17	12 21	14 24	12 20
Sava 315 2x Sava 315	1 1	2 3	3 5	5 10	7 13	12 19	13 20	11 17
Sava 400 2x Sava 400	0,5 1	1 2	3 5	5 10	8 14	11 20	10 16	9 13

Flöde och tryckfall

Spjällblad placeras i olika vinklar för att uppnå rätt strypning.

Sava 100

Sava 125

Sava 160

Sava 200

Sava 250

Sava 315

Sava 400

Ljudtrycksnivå uppdelat på frekvensband.

Ljudtrycksnivå L_W= L_WA + K_WTabell K_W

Produkt	Hz
	63	125	250	500	1000	2000	4000	8000
Sava-100	6	4	3	0	-9	-10	-17	-24
Sava-125	9	7	5	-2	-9	-11	-18	-23
Sava-160	9	8	3	-3	-7	-13	-20	-24
Sava-200	8	8	6	-5	-12	-16	-14	-24
Sava-250	6	4	3	0	-9	-10	-17	-24
Sava-315	13	8	2	-4	-6	-11	-18	-24
Sava-400	11	6	0	-5	-5	-8	-16	-23
Tolerance	±3	±3	±2	±2	±3	±4	±4	±4

INSTALLATION

Sava placeras enkelt i cirkulära kanaler. Antingen genom att trycka in spjället genom kanalens ände eller genom att placera det mitt på kanal ihop med en renslucka.
Sava håller sig i rätt läge med hjälp genom friktion. Vid behov kan sava skruvas fast i rensluckan. När kanalen rengörs tar man bort Sava och dammsuger eller byter ut den. Därefter placeras den tillbaks den med regleringsvingen i samma läge som tidigare.
