Jeven Turbokåpor är utrustade med det effektiva TurboSwing®-fettfiltret. TurboSwing® fungerar genom att luften passerar en roterande, perforerad plåt där fettpartiklarna avskiljs mekaniskt.
TurboSwing® är tack vare sin höga avskiljning väldigt lämpligt i anläggningar med värmeväxlare. Tacka vare att avskiljningen är oberoende av flödet fungerar detta filter utmärkt i system med behovsanpassad frånluft.(VAV)
Läs mer om TurboSwing®-fettfilter
Som standard levereras kåpan med en infälld LED belysning som är förberedd för DALI styrning.
Belysningsarmaturen levereras med en kabel som ska anslutas till en kopplingsdosa.
IP 66 integrated LED lamp
4000 K, CRI>84
incl. 2 m HF-connection cable (Halogen Free, type 3×1,5 mm²)
| Anslutning Ø | Flöde | Tryckfall | |
|---|---|---|---|
| mm | l/s | m3/h | Pa |
| 315 | 100-200 | 360-720 | 20-60 |
TurboSwing 750 rpm
TurboSwing 1100 rpm
Ljudtrycksnivå, Lw
Ljudeffektnivån Lw uppdelad i oktavband erhålls
genom att addera korrektionsfaktorn Kok med
aktuell ljudnivå. LpA
Lw= LpA+Kok. Lw=LpA + Kok.
| Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Kok | 7 | -1 | -5 | -5 | -7 | -6 |
| tol. | ±3 | ±3 | ±2 | ±2 | ±3 | ±4 |
| TurboSwing | K |
|---|---|
| K1 (m³/h) | 194,5 |
| K2 (l/s) | 54,0 |
| Q=Kx√Pm Pm=(Q/K)²Pa | |
Spjället är injusterat från fabrik för aktuellt
flöde med tryckfall på 25-35 Pa.
| Kåpans höjd | Tilluftsdonets bredd, B | |
|---|---|---|
| mm | 200 mm | 500 mm |
| 330 | - | 50-90 l/s |
| 540 | 40-70 l/s | 100-150 l/s |
Anslutning ø200 mm
Spridare 500 mm bred. Kåpans höjd 330 mm.
| Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Kok | -2 | 7 | 4 | -5 | -19 | -26 |
| tol. | ±6 | ±4 | ±2 | ±2 | ±3 | ±5 |
| Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Kok | 6 | 8 | 4 | -5 | -10 | -18 |
| tol. | ±3 | ±3 | ±2 | ±2 | ±3 | ±4 |
Anslutning ø160 mm
Spridare 200 mm bred. Kåpans höjd 330 mm.
| Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Kok | -3 | 0 | 2 | 1 | -6 | -16 |
| tol. | ±3 | ±3 | ±2 | ±2 | ±3 | ±4 |
Anslutning ø200 mm
Spridare 200 mm bred. Kåpans höjd 540 mm.
| Hz | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|---|
| Kok | -2 | 1 | 2 | 1 | -7 | -16 |
| tol. | ±3 | ±3 | ±2 | ±2 | ±3 | ±4 |
Tilluftsdon, öppet spjäll.
| Ljuddämpning, dB | |||||||
|---|---|---|---|---|---|---|---|
| Kåpans höjd | Anslutning | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz |
| 330 mm | ø200 | 17 | 10 | 10 | 11 | 18 | 24 |
| 540 mm | ø160 | 24 | 8 | 5 | 12 | 17 | 24 |
| 540 mm | ø250 | 16 | 9 | 7 | 11 | 16 | 23 |
Tilluftens spridningsbild och flöde kan enkelt justeras, vilket möjliggör en dragfri tillförsel av friskluft. Eftersom
tilluftsspridare kan placeras på kåpans alla sidor kan man tillföra luft till alla delar av köket. Antal
tilluftsdon bestäms av det totala flödet som skall tillföras i kåpan. Tilluftsspridarna är enkla att demontera
för rengöring i diskmaskin.
Justering av horisontell spridningsbild
Genom att justera läget på vertikala styrplåtar i spridaren kan luften regleras i sidled.
Justering av vertikal spridningsbild
Genom att justera läget på horisontella styrplåtar i spridaren kan luften regleras i höjdled.
Justering av komfortdysa
I varje tilluftsspridare finns en komfortdysa som kan regleras för att ge kökspersonalen extra tilluft.
| Bredd mm | 200 | 200 | 500 | 500 |
|---|---|---|---|---|
| Höjd mm | 290 | 500 | 290 | 500 |
| K1 (m³/h) | 45,0 | 77,0 | 96,0 | 192 |
| K2 (l/s) | 12,5 | 21,4 | 26,7 | 53,3 |
| Q=Kx√Pm Pm=(Q/K)²Pa | ||||

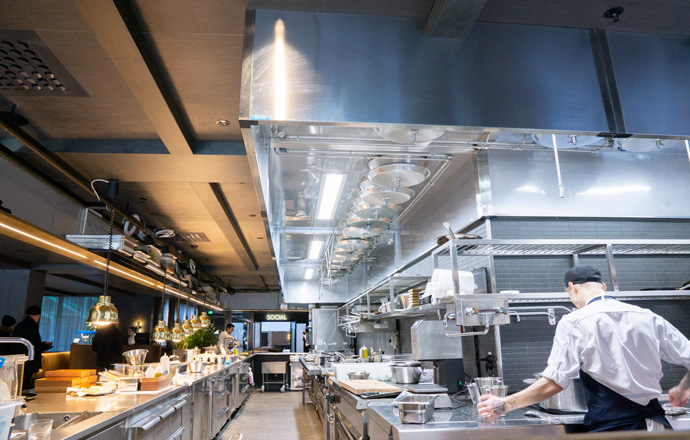

Här är några exempel på kök med Turbokåpor:
Ansulex brandsläcksystem
Ansulex brandsläcksystem är speciellt utvecklat för restaurangkök. Släckvätskan reagerar med det varma fettet, kyler ner och förhindrar effektivt återantändning.
JSI – R – TURBO – 3000x1500x540 – 4×250 – 3×315 + 480 l/s – 550 l/s
| TurboSwing | K |
|---|---|
| K1 (m³/h) | 194,5 |
| K2 (l/s) | 54,0 |
| Q=Kx√Pm Pm=(Q/K)²Pa | |
| Bredd mm | 200 | 200 | 500 | 500 |
|---|---|---|---|---|
| Höjd mm | 290 | 500 | 290 | 500 |
| K1 (m³/h) | 45,0 | 77,0 | 96,0 | 192 |
| K2 (l/s) | 12,5 | 21,4 | 26,7 | 53,3 |
| Q=Kx√Pm Pm=(Q/K)²Pa | ||||
